Migración de Sistema
Filtrado de Humos


Problema:
Etapa 1: Sistema Filtrado de Humos
El principal problema de este sistema, se presentaba en el controlador, al ser un modelo obsoleto, en el caso de una falla, se podría generar una parada de producción prolongada.
Además, el programa no podía ser intervenido para realizar modificaciones o mejoras en el proceso de producción.
También se tuvo en cuenta prever una conexión ethernet para integrar éste sistema, con otros de la planta.
El HMI estaba ubicado en la sala de tableros eléctricos, por lo cual el operario debía abandonar la sala de control.


Etapa 2: Pre Enfriado y Mezclado de Fino
Se propone controlar desde el PLC de sistema de filtrado de humos, las temperaturas y la secuencia de soplado de válvulas del pre enfriado.

La Solución

Se modernizó el tipo de tecnología implementada en el Sistema de Control de Filtrado de Humos.
Se supervisará el proceso desde la sala de control.
Esta solución tuvo por objetivo aumentar la durabilidad de los elementos filtrantes, y disminuir los costos de mantenimiento.
El sistema contaba originalmente con un PLC MicroLogix 1500, y se cambió por un controlador CompacLogix L33ER. Con respecto a la interfaz de visualización, se cambió un PanelView Plus 600 por un PanelView Plus 1250.

En la Etapa 1 se realizaron las siguientes tareas:

  • Reingeniería de la lógica de programación del PLC y optimización del proceso.
  • Reacondicionamiento de tablero eléctrico de control.
  • Establecimiento de criterios y estándares. Elaboración de documentación y registros.
  • Programación de PLC y HMI.
  • Programación de las alarmas solicitadas por el cliente.
  • Modernización de sensores de presión diferencial.
  • Actualización de protocolo de comunicaciones; Ethernet/IP.
  • Estandarización de autómatas y protocolo de comunicaciones.
  • Traslado de HMI a la sala de control.

    En la Etapa 2 se realizaron las siguientes tareas:

  • Reacondicionamiento de tablero de control del pre enfriado.
  • Integración de tablero de válvulas de soplado, en el tablero eléctrico del pre enfriado.
  • Tendido eléctrico de comando desde tablero pre enfriado hacia el tablero de control sistema de filtrado de humos.
  • Incorporación del proceso de mezclado de finos y pre enfriado, en el controlador.

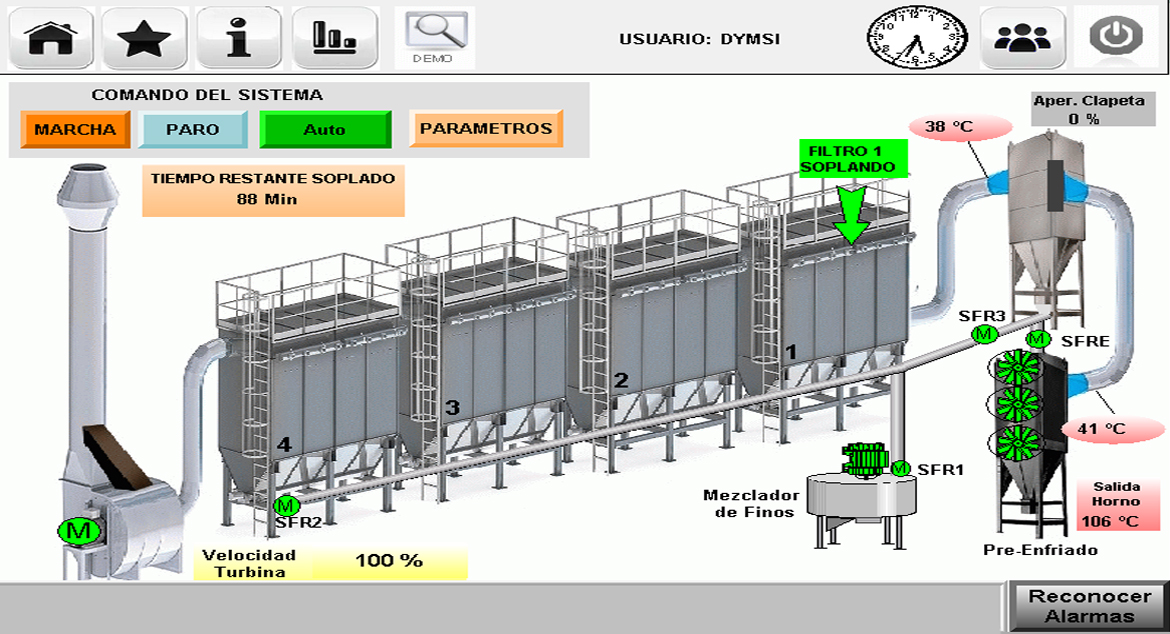

  • Visualización de temperaturas y secuencia de soplado en la sala de control.
